天然氣流量計的結構與安裝
點擊次數：702 發布時間：2020-12-20 11:19:20
1、天然氣流量計的構造
天然氣流量計一般可分現場傳感器（即探頭），傳輸電纜，顯示主機三大部分。其傳感器有外夾式、插入式、法藍式（即管段式），顯示主機分固定式、便攜式，而便攜式主機可配備外夾式傳感器對固定在線運行的天然氣流量計進行比對（現場校準）且安裝十分簡便（約10多分鐘）。
2、天然氣流量計測量點的確定
天然氣流量計需先選取一個適宜的測量點，然后把測量點的水管參數輸入流量計中，*后將傳感器（即探頭）安裝在水管上。
1測量點的一般要求
天然氣流量計的測量點要求需在一定長度的直管段上，即選擇水流分布均勻的管段，以減少測量誤差。
2測量點的選取原則
a、測量點宜選擇距上游（水流來方向）10倍管徑長度、距下游（水流去方向）5倍管徑長度的均勻直管段（即上、下游閥門在該長度以外，或水管的拐點在該長度之外）。
b、該直管段的材質要均勻無疤、裂痕以利于超聲波傳輸。
c、該直管段的內壁應無水垢（若略有水垢有條件時可用蒸汽或高壓水吹掃）。
d、該直管段要充滿水（無論垂直或水平管段）。
3、天然氣流量計傳感器的安裝
天然氣流量計傳感器的安裝質量直接關乎水流量測量的準確性、可信度和運行可靠性。
1天然氣流量計傳感器（探頭）的分類
常用的天然氣流量計傳感器按安裝方式有如下三種：
外夾式傳感器—安裝時需將管外壁的擬安裝位置打磨光滑后用耦合劑將傳感器（探頭）貼于管外壁再用專用夾緊裝置固定。該方式能方便地在管外進行水流量測量，也適合便攜式。缺點是易因耦合劑的處置不當引起信號接收狀態惡變而影響測量的穩定性。
插入式傳感器—安裝時用鉆孔工具在不停產狀態下將傳感器（探頭）插入管路中。優點是能在水管內壁結垢或水中帶氣情況下實現穩定可靠的測量。

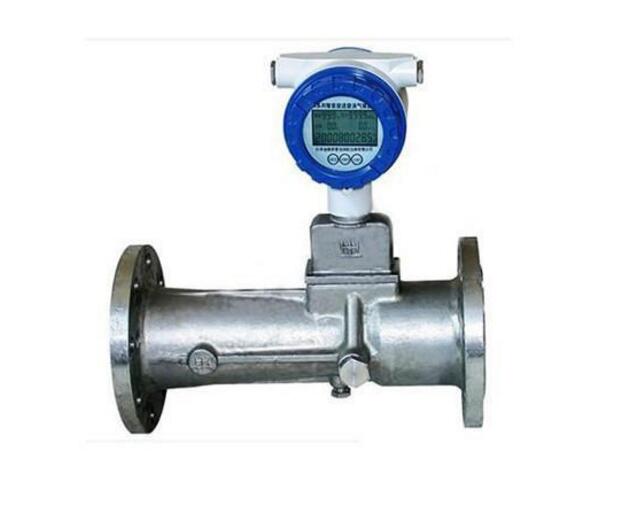

管段式傳感器—安裝時需要切開選定的直管段，采用法藍聯接。產品已經過專門出廠標定，好處是傳感器可以不停產進行維修，特點是測量準確度高。
